さて今回のレポートは、GRスープラのドア廻り分解について説明していきましょう!
ドアトリムにしても、ドアハンドルにしてもちょっと特殊な部分があるので、参考にしていただければ
幸いです。m(_ _"m)
一昔前の車だったら、ドアのアウターハンドルを外すには、ほぼドアトリムの取り外しが必要でした。
一方、ドアトリムは外さずにドアミラーが外せる車種が大半だったと記憶しています。
現在お預かりしているGRスープラは逆で、ドアハンドルはドアトリムをそのまま、ドアミラーはドア
トリムの取り外しが必要なんです。
ドアラッピングの際に外しておきたい部品が、ドアハンドル、ドアミラーなので、まずはドアトリムの
取外しから。。。

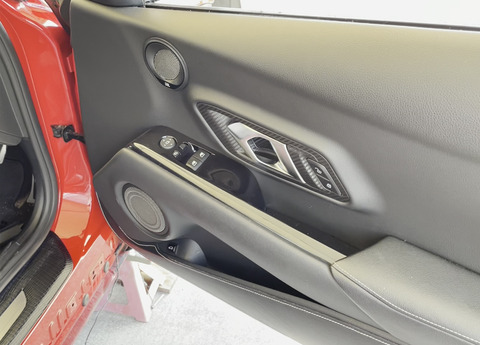

GRスープラのドアトリムは、固定ボルト3本、回転式クリップが2カ所、その他樹脂クリップ数カ所で
固定されています。

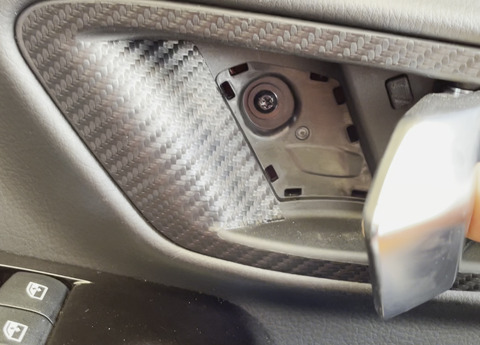

ボルトの場所は、インナーハンドルの奥にあるカバーを外すと、トルクスネジが1本出てきます。

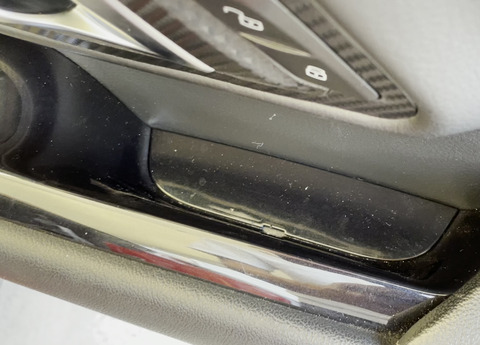

インナーハンドル下のポケットになっているところ、蓋を外すと同じようにトルクスボルトが2本出て
くるんですが、この蓋を外すのに一苦労です。┐(´д`)┌ヤレヤレ
切り欠きの所に、薄っぺらで強度があるL字型のツールを引っかけて外すみたいなんですが、そんなの
持ってないので、たまたま持っていたドラムブレーキのスプリングを引っ張る工具を代用してみました。
先端が平らなのとガギ状になっている物であれば代用できそうです。が、なかなか無いですよね。。。
この先端を切り欠きにはめてクイッと回転させると蓋が外れますが、文字で表現が難しいので、後ほど
動画をご覧いただければ、状況をご理解いただけるはずです。

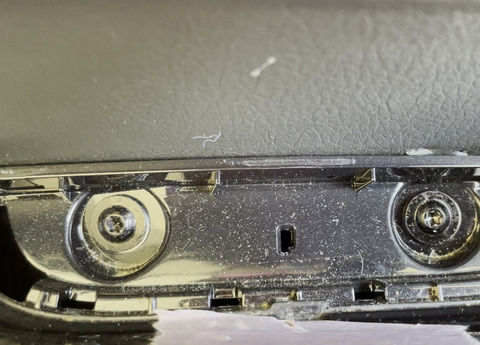

蓋を外すとトルクスネジが2本あり、インナーハンドル裏のネジも同じで、トルクスレンチ:T20の
サイズで作業ができます。

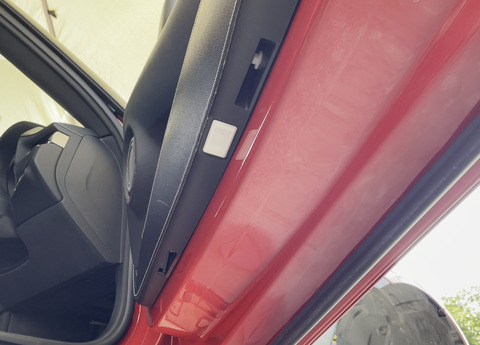

次はドアトリム下面と言いましょうか、覗きこむようにしてみると、トリム下面に長方形の穴が2つ
空いています。

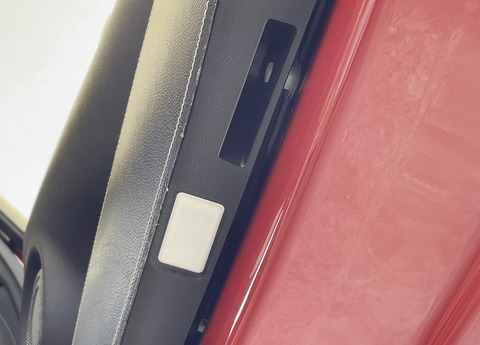

白い長方形はカーテシランプ、マイナスドライバーなどで簡単に外せるもので、穴の奥に見える白色の
物体が、回転式のクリップと言いましょうか、樹脂製のロックを解除します。
ボルトやナット同様に先端は6面形状なので、10mmのスパナかメガネレンチで回すんですが、メガネ
レンチを使用する場合は、ストレートタイプじゃないと入らないし回せないと思います。
この樹脂ロックはハネが付いていて、回転させてトリム側の切り欠きにハネを合わせると、トリムを浮き
上がらせることができるんです。
このロックを解除すれば、残りはクリップだけなので、バキバキ音は出ますがトリムを引っ張って外し
パワーウインド、ドアロック、リフトバック、ドアスピーカー、それぞれのコネクターと、インナー
ハンドルのワイヤーを外せば、完全にドアトリムが外れます。(詳細は動画見てね♪)
左端の細い棒状の物はドアロックのロッドで下に垂れ下がるので、不意にドアを閉めると挟み込んで
破損する恐れがあるので、十分注意してください。

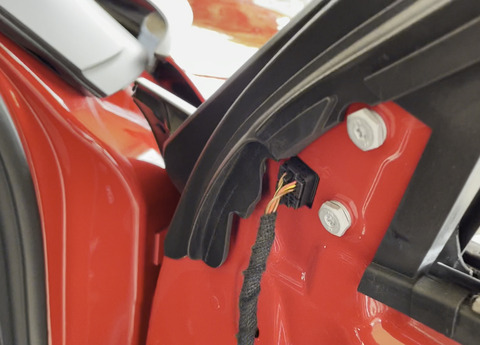

ドアミラーは簡単、ガーニッシュはハマってるだけ、14mmソケットでボルト3本を外し、ミラーの
コネクターを外せばOKです!
今回のメインイベントは、ドア アウターハンドルの外し方…なんですが!
大変申し訳ないことに、画像がぶっ飛んでしまったので、説明するにも文章だけでは難しい状況です。
せっかく閲覧いただいているのに、本当に申し訳ありません。m(_ _"m)
現在、画像の復元ができないか色々試しており、復元した際には更新したいと考えております。
ただ、動画にはしっかり収録されていますので、ここまでにサラッと説明した部分も見ていただければ
詳細がわかるはずですので、是非、ご視聴いただければ幸いです。m(_ _"m)
最近では、このグリップタイプのドアハンドルが増えてきています。
以前、グリップタイプ=高級車のイメージが強かったのは、メルセデス・ベンツやVW、アウディなど
ドイツ車が採用していたことだと思われます。
グリップハンドルが採用される理由として『安全性のため』とうたわれているようです。
・手でしっかり握って操作できる
・万が一の時、ロープなどをかけて引っ張ることができる
・手袋をはめた状態でも操作できる
・爪が長い方でも引っかかりにくい
などなどが、理由に挙げられているとの記事を読んだことがあります。
なので、私と同じように『グリップハンドルを外したいのに、外し方がわからない!』という方への
参考になればと思いますが、くれぐれも作業は自己責任でお願いいたします。m(_ _"m)
