今回は、３０数年物の『ヤンキーホーン』を長い月日をかけて、ようやっと我が愛機『カゴ吉くん』へ取り付けが完了しましたので、そのレポートをお届けいたしましょう♪
まずは本体をどこに取付するかが、『カゴ吉くん』購入当初からの悩みでして、フロントなんかには入れる
隙間なんてこれっぽっちもないんですよね。。。

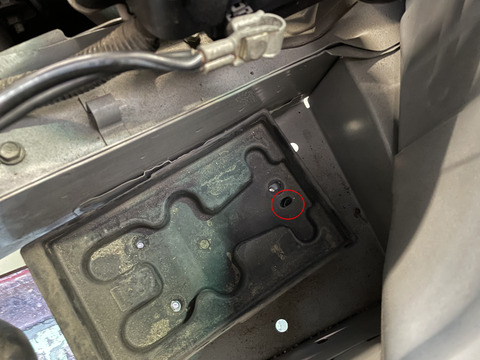

試行錯誤して探し当てたのが↓↓ここ↓↓、バッテリーパンの下面に付けちゃおう！ってことにしました。
ただ、既存の穴があるわけでもなく、当然ウエルドナットがあるわけでもないので、穴あけ加工が必要
なんです。

バッテリーを外して、下側から位置だしした後、ドリルで２カ所の穴をあけてやりました。
バッテリー側から見ると↓↓こんな↓↓感じで、取付穴を増設しています。
穴が開いたんでヤンキーホーン本体をボルトナットで締結すると、↓↓こんな↓↓感じで装着できました♪
取り付けれたのは良いんですが一つ問題があって、締結ボルト１本の頭がバッテリーパンに当たって
しまうんです。
理由は分かりませんが、既存の穴を拡張してボルト頭を逃がしてやれば問題解消、バッテリーも元通り
搭載できるようになります。 拡張加工はちょいと雑な仕上がりですけどね。(;´∀｀)
次はエアータンクの取り付けなんですが、これもかなり悩みました。

過去に取り付けたのは、デリカバン（KC－P15V）とシャリオ・グランディス（N75W）で、いずれも
エアータンクは荷室の角に立てた状態で搭載してました。




今回の『カゴ吉くん』で同じことをしようとすると、せっかくのスペースが使いずらくなっちゃうので
悩んだ末に出した答えが、ホーン本体同様に車両下部へ締結してしまうという方法。

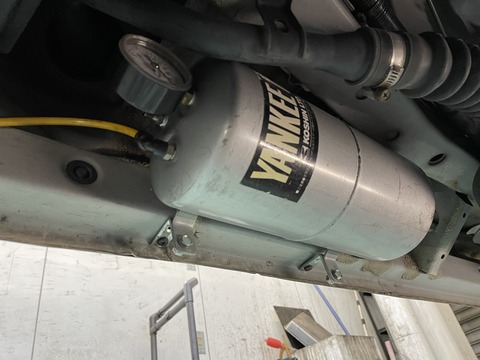

なぜかネジBOXの中に入っていた板厚のＬ字ブラケットを使って、何とか収まるように固定しました。
ここで『気をつけなきゃならん！』ポイントが、エアータンクの横にある黒いパイプが給油口から
繋がっている『フィラーネック』という物で、タンクが干渉し摩耗で穴が開かないよう隙間を確保して
取り付けなければならんのです。ギリギリですが２ｍｍほどの隙間があります。(;´∀｀)
位置関係的には↓↓こんな↓↓感じで、エアーホースが短くて済みますね。( ´∀｀ )
タンク内圧を見るためのエアーゲージは、やはり室内で確認したいので移設するので、ホースコネクターに
付け替えをして、エアーバルブの位置も変更しておきました。
ここまでくると『あとちょっとで鳴るやん！』と気分も高まりそうですが、配線作業はもちろんのこと
配線・ホースの車内引き込み、コンプレッサー設置などなど、やること盛りだくさん！

まずは配線とホースの引き込み、ボディーのどこかに通せる場所があればいいのですが、そんなの無い
ので、これまた穴あけ加工をしてやります。

画像の赤丸部分、カーペットをめくって穴を開けて通す作戦です。
穴径はΦ１２で、配線２本と外径Φ６のホースを通します。
ただ穴を開けたまま物を通すわけではなく、モノタロウで購入したΦ２０のグロメットを使って、中心に
穴を開けて通す方法です。
画像では配線が１本しか通ってませんが、この後もう１本追加されています。m(_ _"m)
通した配線とホースはカーペットの下を這わせて、任意の所から出しておきます。
配線はリレーを使って、万が一の時の誤作動を防止しておくと良いでしょうね。

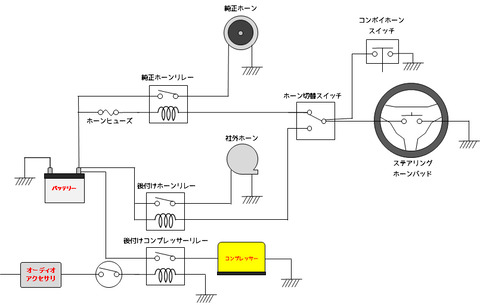

ホーン配線図は、レポート付録として末尾に掲載しておきますので、のちほどご覧ください。m(_ _"m)

言葉で表すと、電源（バッテリー）⇒ リレーのスイッチ側 ⇒ ヤンキーホーン ⇒ アース とつないで
電源（バッテリー）⇒ リレーのコイル側 ⇒ ホーンスイッチ ⇒ アース とつなぐと回路が成立します。

『カゴ吉くん』に採用した回路は、ステアリングのホーンパットとコンボイホーンスイッチを併設し
どちらを使ってもホーンが鳴るように、またFIAMMホーンとヤンキーホーンを使い分けれるように
切り替えスイッチを追加しています。

切り替えスイッチは、画像の通り電動ミラースイッチ上の空パネル部分に設置して、下側赤線がヤンキー
ホーンリレーのコイル側（車外から引き込んだ線）、中央がそれぞれのホーンスイッチにつなぐ線で
上側黒線がFIAMMホーンリレーのコイル側（車体ハーネス）配線を繋いでいます。
ちなみに、べろ～んと下に垂れ下がっている赤線は、コンボイホーンスイッチにつなぐ配線です。

んで、FIAMMホーンのコイル側って言っているのが、ステアリングホーンパッドに繋がってる配線を
ぶった切り、画像の赤丸が切り替えスイッチの黒線へ、青丸が切り替えスイッチ中央の赤線１本に配線
されているものです。
文章で説明すると、ちょっと分かりにくいですかね…とりあえず、切り替えスイッチの設置が完了！
コンボイホーンスイッチの配線は、右側Ａピラーを這わして接続し、いい具合の所でアースをとってあり
スイッチ本体は昔使っていたブラケットのまま、ルームミラー付近のオーバーヘッドコンソール？に
タッピングビスで締結してあります。
『ところで、コンボイホーンスイッチって要るの？』と娘に聞かれましたが…無くても良い物ですｗ
ただあったから付けたくなっちゃったんです...

ちなみに息子は『こんなんあったら引っ張りたくなっちゃうやん！』ですって。((´∀`*))ヶﾗヶﾗ
血は争えないってやつですかね…

ひとまずここで動作確認、スイッチ切り替えでFIAMMが鳴る、ヤンキーホーンのマグネットスイッチが
カチカチ動くこと、どちらのホーンスイッチでも作動することを確認して、残すはエアーホースの繋ぎ
こみ作業に取り掛かります。

ホース繋ぎこみなんてすぐやん！…なんですが、ＭＡＸ製のオートエアーコンプレッサーもあるので
そいつとエアーゲージの設置をしなければならないんです。しなくても良いんですけどね。(;´∀｀)

また、コンプレッサーの内部シールが劣化しているんでしょう、エアー漏れがあるのでその問題を解決
しつつの設置をしなければなりません。

オートコンプレッサーなので、解決しないままだと空気圧がすぐ低下してしまい、しょっちゅう作動
してしまうんです。

これまでに、コンプレッサー内部を見るのに分解してみたけど、内部に到達できず断念したり。。。
エアホーン用マグネットスイッチで、エアー経路の開閉バルブにしてみたりと、様々なトライをして
みましたが、思うような効果は得られず。。。(;´д｀)トホホ
悩んだ末に...というか、なんで思いつかなかったのか、ワンウェイバルブ（チェックバルブ）の入った
ホースジョイントを、最初から探せばよかったのに。┐(´д｀)┌ﾔﾚﾔﾚ

ただね、これがまた、そんじょそこらに売っとらんのですわ...んで、困ったときのモノタロウさんｗ




もともとは工場・現場と言った、企業向けの販売形態のため、個人が１個だけ買うには送料が半端なく
高くつくんですが、どうしても欲しいので割り切るしかなく、腹くくって買いました！
『＜〇ー』みたいな表記が、エアーの方向を表していて、『＜』はボールを表している『〇』を受け
止める＝エアーが入ってくる方向を表していて、『ー』がスプリングかな？

なので、画像左のコネクター側からエアーは通るけど、画像右のネジ側からはエアーを通さない構造に
なっているものです。これをワンウェイバルブ（チェックバルブ）と言います。

このワンウェイバルブとＴ字のジョイントでエアーを分配してやります。
コンプレッサーから送られたエアーが、ワンウェイバルブを通ってエアータンクに供給されます。↑↑の画像で見て、上方向に延びている黄色いホースは、エアーゲージにつないであって、運転中でも
エアータンク内圧がわかるようにしてあります。
このエアーゲージ、設置場所を相当悩みましたが、無い頭を絞って私から出た発想では、もぉここしか
考えられませんでした。(;´∀｀)
最後はコンプレッサーの配線...『え？シガーソケットで良いんじゃね！？』と思われた方も少なくない
でしょうけど、おっさんは変な拘りがあるんでね。┐(´д｀)┌ﾔﾚﾔﾚ

コンプレッサー配線図も合わせて末尾に掲載しますが、こちらもリレーを使った回路を組み、オートコン
プレッサーにも関わらず、ON／OFFスイッチをシフトパネルに設置しておきました。(`･ω･´)b

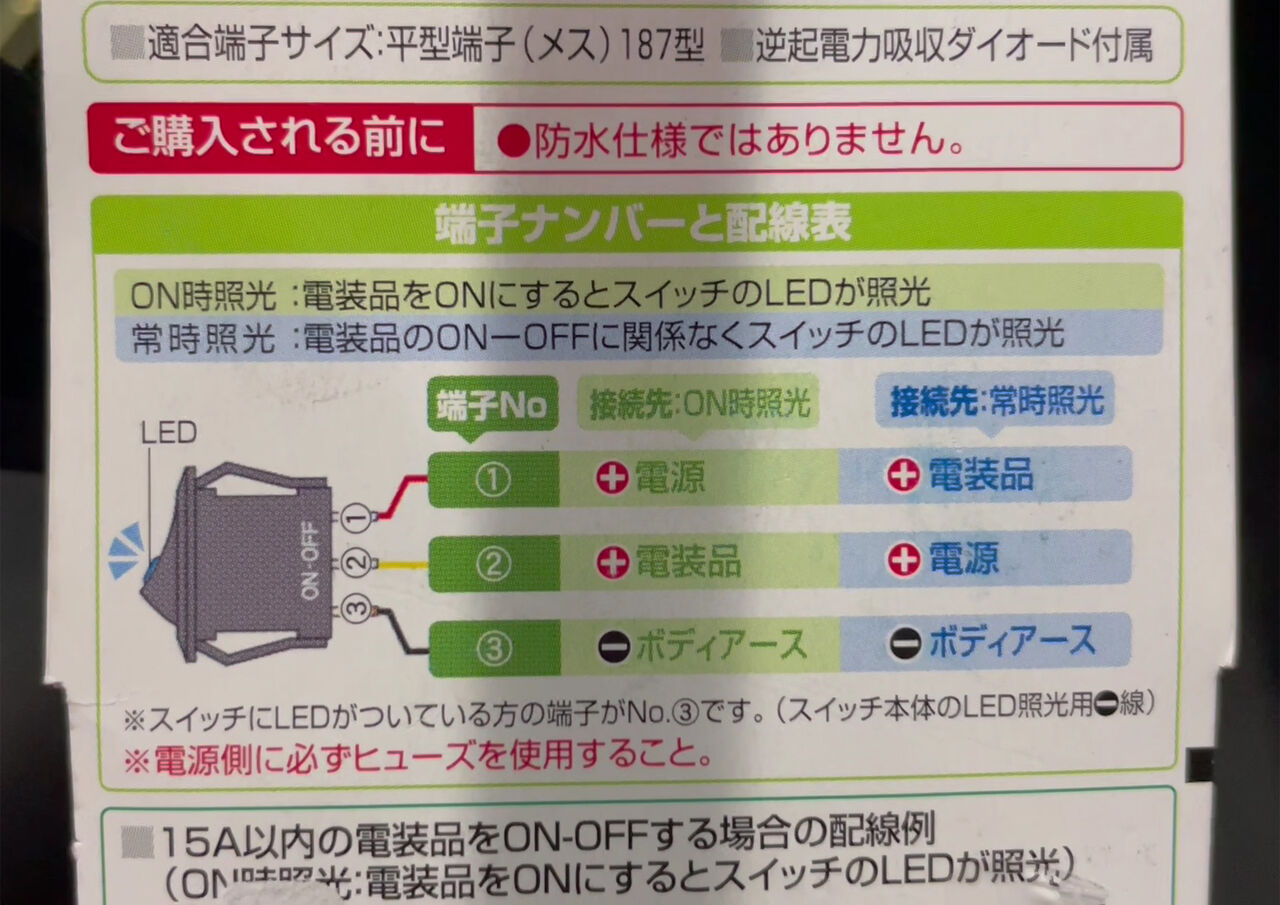

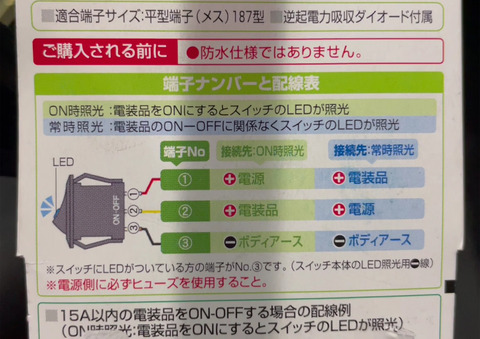

このスイッチ、青色ＬＥＤが点灯するんですが、それも常時点灯にするのか電装品作動時に点灯させる
のかが、結線方法で選べれるんです。
電源供給をどちらの端子にするかってことなんですが、私は『ON時昭光』で結線しており、①電源を
オーディオのアクセサリー電源から引っ張ってきて、②電装品をリレーのコイル側に接続しました。

これで作業はすべて終了、エアーを充填してホーン動作チェックが問題なければ、ＯＫです！(`･ω･´)b

いや～レポート後半戦がもぉ気力との戦いで、かなり雑な仕上がりとなってしまい申し訳ありません。
動画はもう少しまとも...いや、何とも言えませんが (;´∀｀) もしよければチラッと覗いてみてください。
m(_ _"m)


いかがでした？グダグダなレポートに動画...┐(´д｀)┌ﾔﾚﾔﾚ

公私ともにかなり忙しく、まとまった作業時間が取れなかったので、取り付け完了まで１ヵ月少々もの
時間を費やしてしまいましたが、我ながら奇麗に取り付けれたのもあり、超満足しています♪

ただ、これ付けたは良いけど、いつ鳴らすの？？？...(；ﾟДﾟ)...イ、イベント？？？((´∀`*))ヶﾗヶﾗ

さぁ次の『カゴ吉くん』カスタマイズはホイールかなぁ…スピーカーかなぁ…と楽しい悩みを抱えつつ
愛機『路星くん』のブレーキオーバーホールを再開するのであります。(｀･ω･´)ゞ

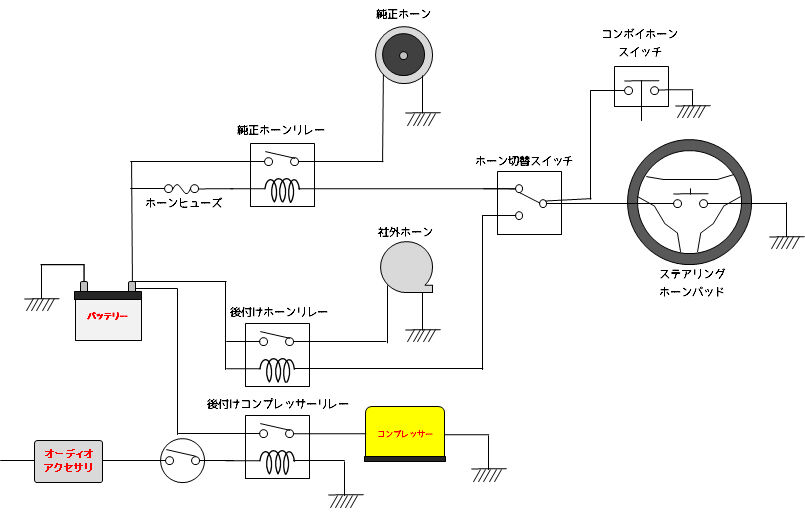

では最後に、配線図を掲載して今日の所はお別れです。次回もお楽しみに！( ´Д｀)ﾉ~ﾊﾞｲﾊﾞｲ
