昨日の夜に息子から『自転車の前輪がパンクしてる!』と報告を受け、10時から
塾に行く息子のために、朝一からパンク修理をやりました。
ただ、パンク修理用のパッチがなく、店も開いてないので諦めようと思ったのですが
物は試しと思い、ノアのクルコンレバーで使用した、0.5mm厚のゴムシートを
切り出して瞬間接着剤で補修してみたら、なんと普通に直っちゃいました! 笑
いつまで乗れるかわかりませんが、応急処置には良さげです。ただし自己責任ですけどね♪
さてさて今回は、前回に関連したクルコン実装『配線チェック』についてレポートします。
一番手っ取り早く配線有無の確認ができる所が、ステアリングコラムのコネクターです。
コラムカバーは爪だけで固定されているので、チルトレバーをフリーにした状態で
上下に『カパッ』と割れます。多少力をかければ外れます。
外れたら、赤〇部のコネクターに注目です。
このコネクターの下段左端、赤〇部に紫の配線があればOK。ポン付けで作動します。
ただし、メーター内のクルコンON/OFFのインジケータは点きません。
点く仕様もあるかもですが。。。
これが繋がっていなければ、配線追加する必要があります。
前期/後期やグレード、仕様によって色々違うと思うので、確認してください。
ちなみに我が愛機『ノアっち(70 後期)』は『X Gエディション 2WD』です。
ここから、配線がない場合について記載していきます。
コンピューター(以下ECU)とクルコンレバーの結線が必要なので、ECUの
コネクターを外します。
ボンネットを開けて、赤〇部分の裏側に固定されているのがECUです。
見えますかね?
コネクターは2つ、奥のコネクターとの結線が必要ですが、まずはメインハーネスの
固定部を外しておきましょう。
赤〇部に爪があるので、それを起こして手前に引いてください。
そうすると、こんな感じで外れます。

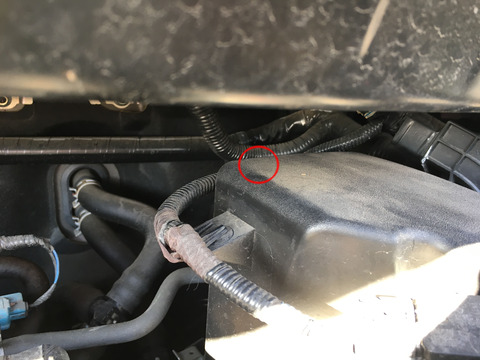

エアクリーナの裏側、赤〇部のハーネスも外しておくと楽になります。
こんな感じでフリーにしておきます。
次はECUコネクターの手前側を外します。
グレー部分を引き起こせば、抜けてきます。
手前を外すと、奥のコネクターが見えます。
これもグレー部分を起こしてやれば、コネクターが抜けます。

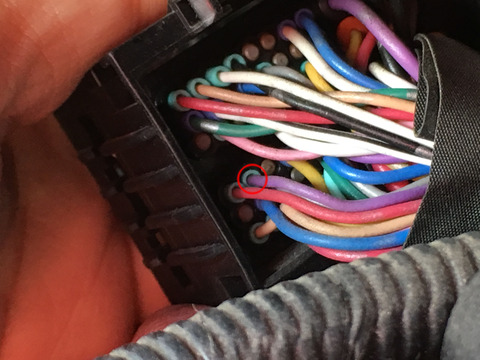

この奥のコネクターを外して、グレーのレバーが上にある状態で配線側から確認します。
左から2列目、下から3段目、赤〇部が空のはずですので、そこに配線を入れて車内に引き込み
最初に確認したステアリングコラムのコネクター部に接続します。
この配線が出来れば、クルコンを作動させる事が出来ます。
電線は、0.5sqで良いはず。コネクターにさす端子、防水キャップがそれぞれ必要で
品番は...もう一度調べてから掲載します。m(_ _"m)
先日まで品番情報があったのですが、作業終わったので捨ててしまいました。(;^_^A
2、3日程、お時間くださいませ。
次回は、メーター内のクルコンON/OFF LED追加についてレポートします。
メーターの外し方も同時掲載しますので、必要な方はしばしお待ちください♬
